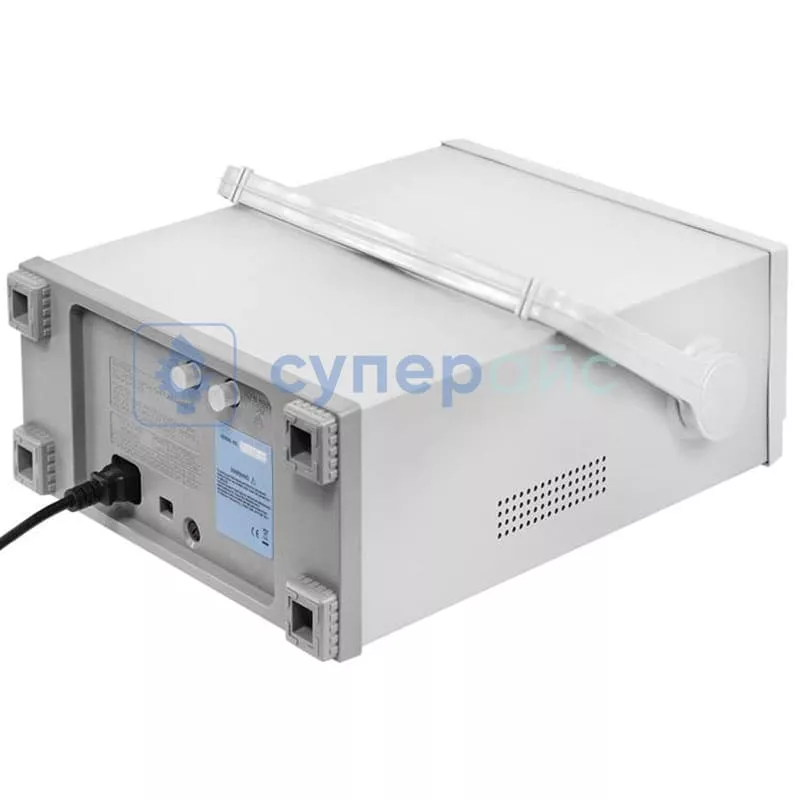

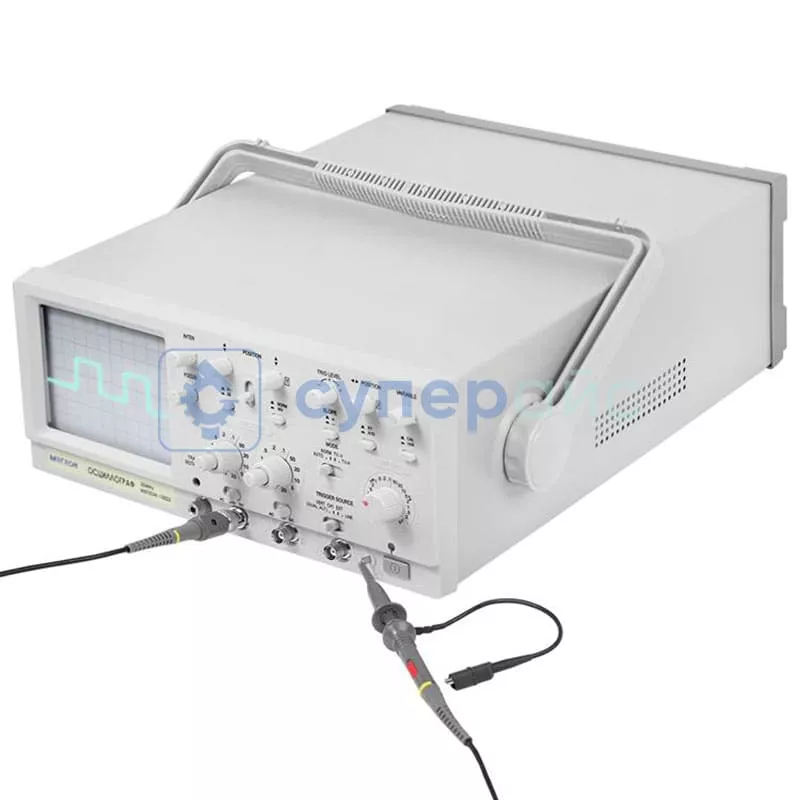

Двухканальный осциллограф МЕГЕОН 15022
0
118 772 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики МЕГЕОН 15022
| Количество каналов | 2 |
| Полоса пропускания | 20 МГц (при включении усиления х5 в 1 канале 0 - 10 МГц) вход АС : ограничивает частоту от 10 Гц |
| Чувствительность | 5 мВ / дел - 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мВ/дел) |
| Погрешность | ±3 %, (± 5 % для канала 1 при усилении х5) |
| Плавная регулировка | перекрытие не менее чем в 2,5 раза |
| Время нарастания | 5 мВ - 5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек) |
| Входное сопротивление и емкость | 1 МОм ± 2 % С = 2 5пФ ± 5 пФ, 10:1 10 MОм ± 5 %, 16 пФ ± 2 пФ |
| Режимы работы | СН1: только канал 1 СН2: только канал 2 DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор ADD: алгебраическое сложение каналов 1 и 2 ИНВЕРТИРОВАНИЕ - только в канале 2 |
| Частота работы коммутатора повторения | приблизительно 250 кГц |
| Входы усилителя | АС: закрытый вход DC: открытый вход GND: вход усилителя отключается от источника сигнала и заземляется |
| Макс, входное напряжение | 400 В (DC + АС пик), АС: частотой не более 1 кГц |
| СН1 выход | приблизительно 20 мВ при 50 Ом |
| ЭЛТ с высокой яркостью и четким изображением даже при высоких скоростях развертки | есть |
| Возможность подключения частотомера или другого измерительного прибора | есть |
| Синхронизация суммарным сигналом | есть |
| Синхронизация | |
| Синхронизация | канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения) |
| Полярность | + / - |
| Чувствительность | 20 Гц - 2 МГц: 0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц - 20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ: 0.8 В; TV: импульсом синхронизации более чем 1 дел |
| Режимы работы синхронизации | нормальная; автоматическая; TV-V; TV-H |
| Входное сопротивление макс, входное напряжение | внешний вход 1 МОм, 20 пФ 400 160В (DC + АС пик) 401 АС: Частота не выше 1 кГц 402 |
| Тракт горизонтального отклонения | |
| Коэффициент развертки | 0.2 мкс - 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y |
| Погрешность | ± 3 % ± 5 %, при растяжке в 10 раз ± 20 %, для значений 50 нсекдел и 20 нсекдел (при использовании растяжки) |
| Плавная регулировка | обеспечивает перекрытие не менее чем в 2,5 раза |
| Множитель развертки | 10 раз (максимум 20 нс/дел) |
| Линейность | ± 3 %, х10 ± 5 % (для положений 20 нс и 50 нс/дел не нормируется) |
| Изменение положения при включении Х10 | в пределах 2 дел. в центре экрана |
| Х-Y вход | |
| Чувствительность | такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2) |
| Полоса пропускания | DС ~ 500 кГц |
| Измерение разности фаз X-Y | не более 3° в полосе 0 ... 50 кГц |
| Z -вход | |
| Чувствительность | 5 В (яркость свечения увеличивается при подаче отрицательного напряжения) |
| Ширина полосы | DC - 1 МГц |
| Входное сопротивление | приблизительно 10 кОм |
| Макс, входное напряжение | 30 В (DC + АС пик), АС частота, не более 1 кГц |
| Параметры калибратора (предназначены только для калибровки делителей 1:10) | |
| Форма сигнала | меандр положительной полярности |
| Частота | 1 кГц ± 5 % |
| Амплитуда | 0,5 В ± 5 % |
| Выходное сопротивление | приблизительно 1 кОм |
| ЭЛТ | |
| Тип | 6-дюймовый прямоугольная с внутренней шкалой |
| Фосфор | Р31 |
| Напряжение ускорения анода | приблизительно 2 кВ |
| Рабочая часть экрана | 8x10 дел (1 дел = 10 мм) |
| Шкала | внутренняя |
| Поворот луча | обеспечивается |
| Общие характеристики | |
| Источник питания | 230 В, 50 - 60 Гц с содержанием гармоник до 5% |
| Потребляемая мощность | 45 Вт |
| Условия эксплуатации | температура: 0 - 35 °С; относительная влажность: не более 85 % |
| Условия хранения и транспортировки | температура: -20 - 60 °С влажность: не более 85 % без выпадения конденсата |
| Время непрерывной работы | 8 ч |
| Габариты | 350 х 140 х 430 мм |
| Вес | 7,8 кг |
| Комплектация | осциллограф МЕГЕОН 15022 - 1 шт |
| кабель питания – 1 шт; пробник-делитель (1:1/1:10) – 2 шт; руководство по эксплуатации – 1 шт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
